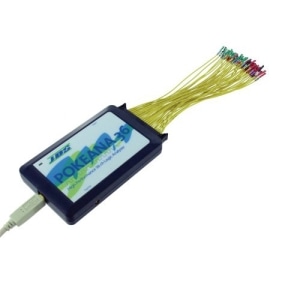

ポケットサイズ4GHz高速サンプリングUSBロジックアナライザ メモリ長180kb【ULA-4G36-180K】

いらっしゃいませゲスト

ポケットサイズ4GHz高速サンプリングUSBロジックアナライザ メモリ長180kb【ULA-4G36-180K】
ポケットサイズ4GHz高速サンプリングUSBロジックアナライザ メモリ長180kb【ULA-4G36-180K】
  • 送料無料

ULA-4G36-180K

ポケットサイズ4GHz高速サンプリングUSBロジックアナライザ メモリ長180kb【ULA-4G36-180K】

税抜価格:¥98,000[税込:¥105,840]

980POINT還元

ポケットサイズ4GHz高速サンプリングUSBロジックアナライザ メモリ長180kb【ULA-4G36-180K】

商品紹介

ノートパソコンと組み合わせて現場調整を簡単に!

【本製品のお問い合わせは下記までお願いいたします】
メーカー:日本データシステム株式会社
お問い合わせ:078-843-5981

続きを読む

製品概要

メーカー型番
ULA-4G36-180K
JAN
4953103441224
価格:

¥98,000(税別)
¥105,840(税込)

980POINT還元

在庫:
在庫なし
送料:
無料
お気に入り
  • 商品紹介・製品仕様
  • 法人のお客様

ボケデジアナ36

200MHz 2chオシロ+4GHz 36chロジアナ同期動作表示,ソフトウェア付属,プローブ付属,USB2.0対応,Windows対応!/Word,Excelに貼り付け可能,ポケットサイズ、キャリングバッグ付き



■仕様

● 取扱説明書こちらからダウンロードできます。
● SDK-1000こちらからダウンロードできます。



電源 USBバスパワー (+5V)
消費電力 待機:0.75W、最大:2.5W
PC インターフェイス USB2.0(USB1.1 互換)
最高サンプリングレート タイミング:4GHz ステート:200MHz
タイムスタンプ機能 あり
特殊変移サンプリング機能 あり
チャンネル数 36
波形メモリ 180K bits (ULA-4G36-180K)
18M bits (ULA-4G36-18M)
72M bits (ULA-4G36-72M)
タイミング解析周波数に
対するチャンネルあたりの
メモリー
タイミング解析 1 チャンネルあたりのメモリー(bits)/ チャンネル数
4GHz 2.5K/36
2GHz 5K/36
1.6GHz 5K/36 (ULA-4G36-180K)
5K/36、4M/4 (ULA-4G36-18M)
5K/36、16M/4 (ULA-4G36-72M)
800MHz 5K/36 (ULA-4G36-180K)
5K/36、2M/9 (ULA-4G36-18M)
5K/36、8M/9 (ULA-4G36-72M)
400MHz 5K/36 (ULA-4G36-180K)
5K/36、1M/18 (ULA-4G36-18M)
5K/36、4M/18 (ULA-4G36-72M)
200MHz 5K/36 (ULA-4G36-180K)
512K/36 (ULA-4G36-18M)
2M/36 (ULA-4G36-72M)
トリガ機能 解像度 250ps
チャンネル数 36
コンディション数 4
レベル数 16
プリ/ ポストトリガ 可能
パスカウンタ 可能
イベントタイプ Word、Channel、Transition、Glitch、Width
シリアルプロトコル 1-Wire, 3-Wire, 7-Segment, A/D Converter, APML, CAN, Close Caption, CEC, DALI, DMX512, DP-Aux, FlexRay, HD Audio, HDQ, HDMI-DDC(EDID), I2C, I2C EEPROM, I2S, 8I 0, IDE, Indicator, ITU656(CCIR656), IrDA, JTAG, LCD1602, LIN, LPC, MDIO, Microwire, MII(RMII), MMC(eMMC), Modbus, Nand Flash, NEC IR, PECI, PMBus, PS/2, PWM, Qi, RC-5, RC-6, SDIO(SD3.0), Seria lFlash, Serial IRQ, SGPIO, Smart Card(ISO7816), SMBus, SMI, S/PDIF, SPI, SSI, ST7669, SWD, SVI2, SVID, UART, UNI/O, USB 1.1, …
入力ポート(スタック用) TTL 3.3V
出力ポート(スタック用) TTL 3.3V
スレッショルド レンジ +6V〜-6V
解像度 50mV
精度 ± 100mV +5% *Vth
最大入力レンジ ± 40V DC、15Vpp AC
インピーダンス 200K Ω
温度 動作時:5℃〜45℃、保存時:-10℃〜65℃
チャンネル間スキュー <1ns
ソフトウェア仕様 ズームイン / ズームアウト:1/2048〜32、波形の高さ:調整可能、波形データの保存 / 呼び出し、波形データの印刷、波形データの保存(bmp、テキストファイル、PGV)、トリガ / 補助カーソル、データロガー機能
外形寸法 L:123mm × W:76mm × H:21mm
対応OS Windows 8.1(32/64bit)/8(32/64bit)/7(32/64bit)/Vista/XP/2000
推奨PC USB2.0 対応、USB ポートのあるオシロスコープに接続できる場合があります。
付属品 40 線接続ケーブル / 信号線× 36、グランド線× 4、グリッパ × 40、USB A-B タイプケーブル、サポートCD、キャリングバッグ
オプション 0.3mm 狭ピッチ用クリップセット(8個/ セット)、ポケットシリーズ SDK 「SDK-1000」
