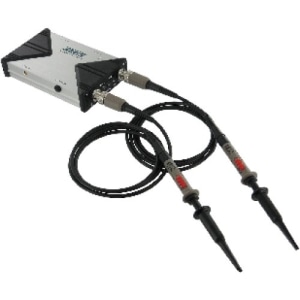

ポケットサイズUSBデジタルストレージオシロスコープ メモリ長10k【UDS-1G02S-10K】

いらっしゃいませゲスト

ポケットサイズUSBデジタルストレージオシロスコープ メモリ長10k【UDS-1G02S-10K】
ポケットサイズUSBデジタルストレージオシロスコープ メモリ長10k【UDS-1G02S-10K】
  • 送料無料

UDS-1G02S-10K

ポケットサイズUSBデジタルストレージオシロスコープ メモリ長10k【UDS-1G02S-10K】

税抜価格:¥105,148[税込:¥113,560]

1051POINT還元

ポケットサイズUSBデジタルストレージオシロスコープ メモリ長10k【UDS-1G02S-10K】

商品紹介

UDS-1G02S-10k/UDS-1G02S-64M/UDS-1G02S-HRとPCをUSBで接続するだけで、PCがデジタル・オシロスコープとして使用できます。
スタンドアローンの一体型デジタル・オシロスコープと同等の性能をPCベース・デジタル・オシロスコープで実現しました。
PCの画面上に一体型デジタル・オシロスコープのイメージで、波形表示部と操作パネルが表示されます。
操作は一体型デジタル・オシロスコープと同様のユーザーインターフェイスです。PCをオシロスコープとして直感的に操作することができます。 ノートPCとの接続により、別電源不要のオシロスコープとして使用できるため、出張サービス現場での測定にも威力を発揮します。
Windowsの機能によりデジタル・オシロスコープの表示画面 をPCに取り込むことが可能です。 波形データをMicrosoft Excelファイルに保存することができます。 これらの機能は、実験レポートや作業レポートの作成に役立ちます。

【本製品のお問い合わせは下記までお願いいたします】
メーカー:日本データシステム株式会社
お問い合わせ:078-843-5981

続きを読む

製品概要

メーカー型番
UDS-1G02S-10K
JAN
4953103441200
価格:

¥105,148(税別)
¥113,560(税込)

1051POINT還元

在庫:
在庫なし
送料:
無料
お気に入り
  • 商品紹介・製品仕様
  • 法人のお客様

ボケデジアナ36

200MHz 2chオシロ+4GHz 36chロジアナ同期動作表示,ソフトウェア付属,プローブ付属,USB2.0対応,Windows対応!/Word,Excelに貼り付け可能,ポケットサイズ、キャリングバッグ付き

ポケットサイズの軽量モデル。簡単操作でPCがオシロスコープに早変わり!

● カタログこちらからダウンロードできます。
SDK-1100こちらからダウンロードできます。





特長

UDS-5206S

■複数台スタックで最大12ch動作可能
UDS-1G02S-10k/UDS-1G02S-64M/UDS-1G02S-HRはそれぞれ複数台組み合わせることで最大12ch動作が可能です。
4ch以上ご使用の場合は、USD-1G02Sシリーズが複数台必要です。

■ケーブル1本でスタック接続
それぞれのトリガIN/OUTを相互に接続して、最大6台/12ch動作が可能です。

■1GS/s(1CH)高速サンプリング
1CH時は1G/sの高速サンプリングで高速な信号を測定することが可能です。(2CH使用時500MS/s)。

■16bit高分解能で詳細な波形観測が可能
大きくて見やすい画面サイズに垂直分解能16bit(UDS-1G02S-HR 1chの場合、UDS-1G02S-10k とUDS-1G02S-64M は8bit)で波形を表示します。また最大64Mサンプルをメモリに記憶しますので、波形取 り込み後の詳細観測が可能です。画面サイズ変更ボタンで任意の画面サイズに設定可能です。

■USBインターフェース
UDS-1G02S-10k/UDS-1G02S-64M/UDS-1G02S-HRは、USB(USB 2.0 High Speed : 480Mbps)を利用し大量のデータをPCに高速伝送・処理します。USBのバスパワーにより動作しますので、ACアダプタなど外部電源は必要ありません。さらに低消費電力のため、USBポートに接続するだけで動作します。
携帯性にも優れています。
※UDS-1G02S-64MとUDS-1G02S-HRは、USBポートを2ポート占有します。

■トリガ機能
立上がりまたは立下がりによるエッジトリガに加えて、外部トリガ/ポストトリガ/プレトリガ/ワイズトリガ/ラントトリガ/パターントリガ/ステートトリガ/タイムアウトと多彩なトリガが利用可能です。

■ディレイトリガ
トリガが発生してから一定時間後のデータを取得することができます。

■ホールドオフ
トリガが発生してから一定時間はトリガがかからないようにします。
バースト信号などを観測する場合に使用可能です

優れたコストパフォーマンス

■優れたコストパフォーマンス
スタンドアローンの一体型デジタル・オシロスコープと同等の性能をPCベース・デジタル・オシロスコープは性能が低く専門エンジニアリングに適していませんでした。
UDS-1G02S-10k/UDS-1G02S-64M/UDS-1G02S-HRは、低消費電力の高速デジタル信号処理と最適化されたソフトウェア設計により、低価格と性能の両面で満足できるように開発されたPCベース・デジタル・オシロスコープです。

RUN/STOPボタン機能

■RUN/STOPボタン機能
PC画面上の操作パネルだけでなく、本体にもRUN/STOPボタンを配置しました。PCを操作せずに本体ボタンでも直接RUN/STOPの操作が可能です。

■ステータスLED
本体の動作状況を表示します。
パワーオン(測定準備OK)時は緑色、RUN(測定)中は橙色に点灯します。

各種アプリケーションに対応したデータ保存形式

■各種アプリケーションに対応したデータ保存形式
表示波形は、画面イメージをクリップボードに出力可能です。波形データとして、Textファイル、Microsoft Excelファイル(CSV/XLS)に保存できます。測定の設定状態をMicrosoft Wordファイルに保存できます。

■測定波形の保存
測定波形の保存と、保存した測定データを参照データとして表示可能です。

各種アプリケーションに対応したデータ保存形式

■データロガー機能
波形データのログを残すことができます。
ロールモードの場合は連続したデータとして保存が可能です。

ビデオトリガ機能

■ビデオトリガ機能
通常のエッジトリガの他に、ビデオトリガが可能です。ライン/全フィールド/奇数フィールド/偶数フィールドまたは、放送規格(NTSC/PAL/SECAM)でトリガします。

多様な測定機能

■多様な測定機能
表示波形に対し、時間及び電圧に対する各種の測定(振幅や周波数など)が可能です。
また、FFT(高速フーリエ変換)も可能です。

■リモート表示機能
LAN経由で、表示画面を他のPC上にリモート表示が可能です。

活用例
フィールドでの自動車エンジンコントロールのタイミング調整に活用されています。

活用例



仕様

UDS-1G02S-10k

● 取扱説明書こちらからダウンロードできます。

サンプリングレート 1G サンプル/秒 1ch リアルタイムサンプリング時
500M サンプル/秒 2ch リアルタイムサンプリング時
チャンネル数 2
周波数帯域 200MHz(-3dB)※1  20MHz, 100MHz帯域幅制限機能
垂直分解能 8bit
垂直軸レンジ 8区分
ゲインレンジ 20mV〜100V/div @X10 Probe, 2mV〜10V/div @X1 Probe
DCオフセット ±150V@2, 5, 10V/div、±15V@0.2, 0.5, 1V/div、±1.5V@2, 5, 10, 20, 50, 100mV/div
DC精度 ±3%
プローブ減衰 1X、10X、100X
入力インピーダンス 1MΩ/18pF
最大入力電圧 420Vpk(X10 モード設定時)、42Vpk(X1 モード設定時)
入力結合 AC、DC、GND(ソフトウェア)
時間軸レンジ 2ns/div〜10s/div
取得モード リアルタイムサンプリング 1?〜500ms.
時間分解能 40ps
時間軸精度 10ppm
データスキュー 100ps(同ユニット内)、±8ns(Ch3 以降)
水平軸レンジ 10 区分
トリガタイプ Slope Rising、Slope Falling、TV、External Trigger、Width、Runt、Pattern、State、Timeout
外部トリガ TTL(しきい値=1.5v ±10% )
トリガモード Auto、Normal、Single.
トリガカップリング DC、LF除去(50kHz)、HF除去(50kHz)、ノイズ除去
トリガ感度 1div or 5mV @ < 10mV/div、0.6div @?10mV/div
ホールドオフ 60ns 〜 10s
プリトリガ 0%〜100%(画面上)
ポストトリガ 最大50sec
ディレイトリガ 0〜1200 Divisions
メモリ長 10K/チャンネル
自動波形測定項目 Frequency、Period、Vpp、Vmax、Vmin、Vamp、Vhigh、Vlow、Vmean、Vrms、Positive overshoot、Negative overshoot、Pulse Width
演算 X-Y (リサージュ)、A+B、A-B、B-A、AxB, A/B
FFT機能 あり
FFT Window
(窓関数)
Rectangular、Blackman、Hann、Hamming、Harris、Triangula、Cosine、Lanczos、Gaussian(Vertical Scale: dBm RMS, dbV RMS, Linear RMS)
自動セットアップ機能 あり
RUN / STOP機能 あり 画面上ソフトボタン、本体側面押しボタン
ファンクションジェネレータ機能
 出力 2CH(600Ω)
 周波数 DC〜1MHz
 電圧 0〜2.5V
 モード 正弦波、方形波、パルス、三角波、のこぎり波、DC
 変調 AM、FM、PM、ASK、FSK、PSK
 その他 sweep、burst
PCインターフェース USB2.0 (High Speed : 480Mbps)
電源 USBポートから電源供給
対応OS Windows 8.1(32/64bit)、Windows 8(32/64bit)、Windows 7(32/64bit)、Windows Vista(32/64bit)、Windows XP、Windows 2000
寸法 (L)136mm ×(W)79mm ×(H)26mm
重量 約 200g
付属品 250MHzプローブ(X1 X10切り替えスイッチ付)1.2m(2本)、同期ケーブル(1本)、
サポートCD、キャリングバッグ(1個)、USB2. 0 ケーブル(1本)
推奨PC Windows 8.1、Windows 8、Windows 7、Windows XPまたはWindows 2000 SP3以上動作のこと。
USB 2.0ポートを有すること。
オプション 狭ピッチ用アダプタセット[ADAPTER-0.3](アダプタケーブル×2、0.3mm狭ピッチ用クリップ×2、2.54ピッチ用クリップ(GND用)×2)、ポケットシリーズ SDK「SDK-1100」

※1) 振幅特性に関する値で、波形表示とは異なります。
